◆ 產品介紹
該係列綜合分析儀是針對目前中壓係統開關技術發展而開發設計的一種多功能智能化開關模擬綜合動態指示裝置，主要應用於電壓等級為0.1～40.5KV的各種戶內開關櫃。 產品集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、開關狀態、操作機構儲能狀態；帶有高壓帶電指示、帶電閉鎖輸出、自動加熱除濕、實時數字顯示溫濕度值及加熱器故障監測、超高溫報警並強製停止加熱、智能語音防誤提示、紅外人體感應、櫃內電氣接點在線測溫、RS485通信接口等多種功能，簡化了開關櫃麵板設計，美化了部局，完善了開關狀態指示功能和安全性
綜合狀態分析儀運用成熟的圖像編譯算法、無線遠傳、傳感器等技術，具有監測高壓櫃內開關狀態、接點溫度、櫃內溫濕度、氣體含量(SF6、O2)、主回路電力參數、斷路器狀態、櫃內環境、櫃內視頻、櫃內紅外麵陣成像測溫等功能。
技術參數
技術指標
電力參數
使用環境
環境溫度
-10℃～+55℃（正常工作）
技術參數
技術指標
環境濕度
≤95%
電 流
範圍：0.030~6A，精度：0.2%
大氣壓力
80～110KPa
電 壓
範圍：9~400V，精度：0.2%
海拔高度
≤2500米
有功功率
範圍：0～99999999kw，精度：0.5%
工作電源
電 源
AC85～265V/DC110～370V
無功功率
範圍：0～99999999kvar，精度：0.5%
功 耗
≤10W
功率因素
範圍：0.0～0.99,精度：0.5%
隔離耐壓
2KV
頻 率
範圍：40-60Hz,精度：±0.01Hz
電源跌落
200ms
有功電能
0～99999999 Mwh,0.5%
絕緣性能
抗電強度
外殼與端子之間大於AC2000V
無功電能
0～99999999 Mvarh,1.0%
絕緣性能
外殼與端子之間大於100ΜΩ
視在電能
0～99999999 Mwh,0.5%
抗 震 性
10～55～10Hz 2g 1min
電能脈衝輸出
脈衝輸出接口（選配）
抗 幹 擾
符合GB/T17626.8-1998標準
計量電壓
三相三線3×100V，3×380V
環境溫濕度測量
溫度測量範圍
0℃～+70℃，±1℃
三相四線3×57.7V , 3×220V
濕度測量範圍
0～99%RH，±5%RH
基本電流（Ib）
1A，5A,
電氣接點在線測溫
溫度測量範圍
-25℃～+125℃，±1℃
接線方式
三相四線、三相三線
管理無線傳感器數量
≤15隻
電力參數功能配置表
通訊方式
通訊接口
RS485接口、以太網口
三相電流
√
電流不平衡度
√
三相電壓
√
通訊協議
Modbus協議
電壓不平衡度
√
有功功率
√
無功功率
√
波特率
1200bps,2400 bps,4800 bps,9600 bps
頻率
√
視在功率
√
功率因數
√
數據格式
8個數據位、1個停止位、無校驗
有功電能
√
無功電能
√
視在電能
√
數據保存時間
響應時間
≤4s
31次電壓諧波含量
√
31次電流諧波含量
√
實時時鍾
√
保存時間
≥10年
分時付費計量
√
正反向有功電能
√
正反向無功電能
√
安裝方式
嵌入式安裝
抄表電量
√
◆ 產品優勢
● 操控、儀表、測溫、視頻監控於一體
● 可存儲三年以上的曲線數據和事件記錄
● 點麵結合，監測方式多樣化，可避免測溫出現測溫“死角”
● 可查看櫃內可見光視頻及紅外視頻圖像
● 可接入4路紅外成像測溫傳感器;具有433M無線接口、可接入點測溫傳感器
● 選用7寸觸摸屏設計,現場操作更加便捷,讓交互更具體驗感
|
工作電源 |
AC/DC220V |
|
係統硬件配置 |
7寸觸屏顯示4G內存 |
|
通訊接口 |
2路RS485(選配) |
|
1路USB接口(數據導入導出) |
|
|
1路網口 |
|
|
紅外測溫成像 傳感器分辨率:24*32 |
最多接入數量4隻 |
|
視角:110*55°55*35° |
|
|
通信接口:RS485 |
|
|
紅外測溫成像 傳感器分辨率:62*80 |
接入數量:2路(與攝像頭共用1路) |
|
視角:55*35° |
|
|
通訊接口:USB |
|
|
攝像頭 |
接入數量:2路 |
|
像素:120W |
|
|
通訊接口:USB |
|
|
外形尺寸:43*43*34mm |
|
|
電力參數 |
測量參數:電流、電壓、功率、功率因數、頻率(精度:土0.2%) |
|
計量:總有功電能土0.5%總無功電能±1% |
|
|
抄表:可每月定時抄表(抄表日可自定義) |
|
|
無線測溫傳感器 |
最多接入數量:24隻 |
|
工作頻率:2.4G/433M |
|
|
測溫範圍:-25~125℃精度士1℃ |
|
|
氣體傳感器 |
接入數量:最多2路 |
|
測量參數:SF6 O2 |
|
|
測量範圍:SF6 0~3000ppm(士25ppm) , O2 0~25%(士1%) |
|
|
通信方式：有線RS485 |
|
|
存儲功能 |
曆史曲線：可生成溫度、電流、電壓、功率等曲線 |
|
事件記錄：可存儲3000條以上事件記錄 |
|
|

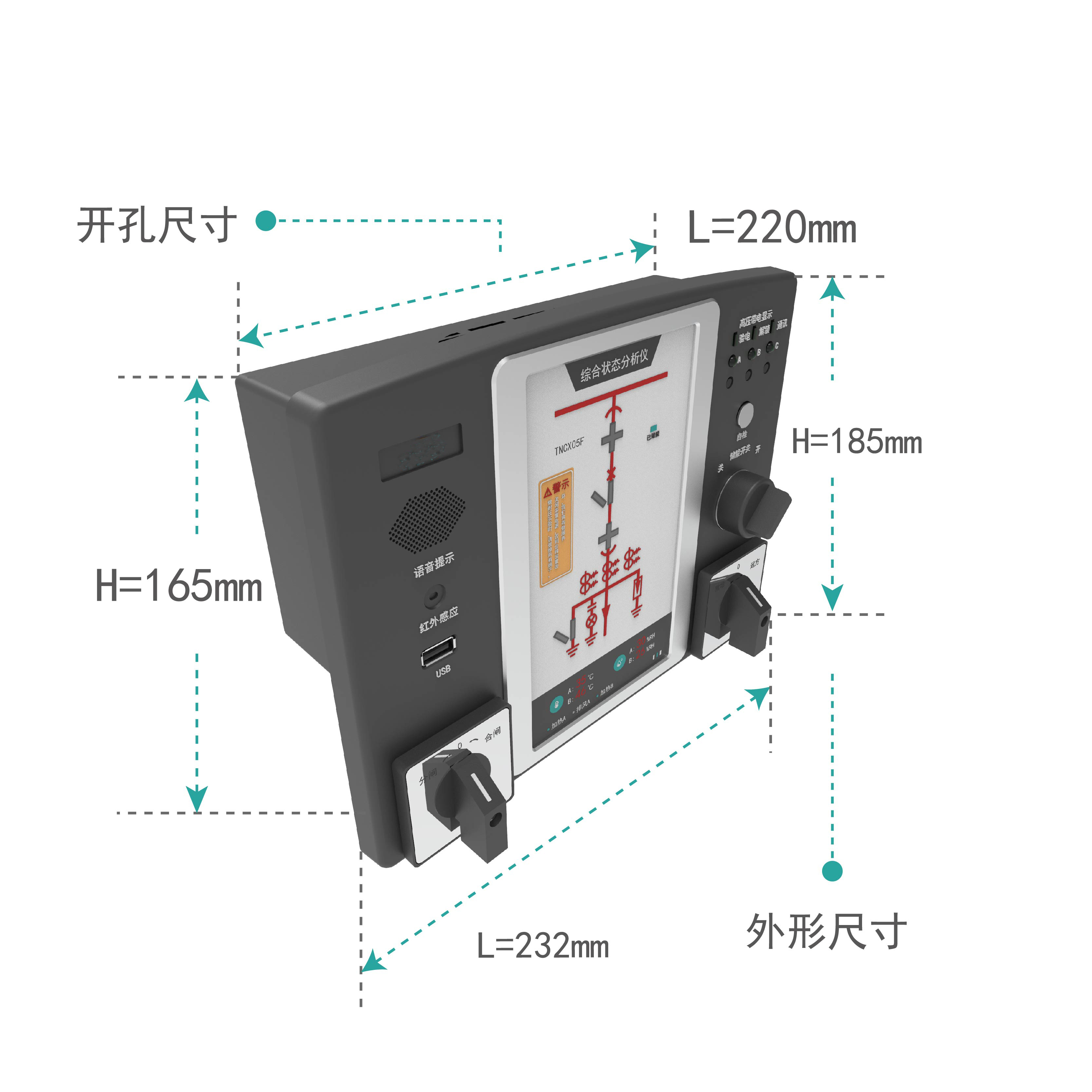

外型尺寸 |
232×185mm(開孔尺寸：220×165mm) |

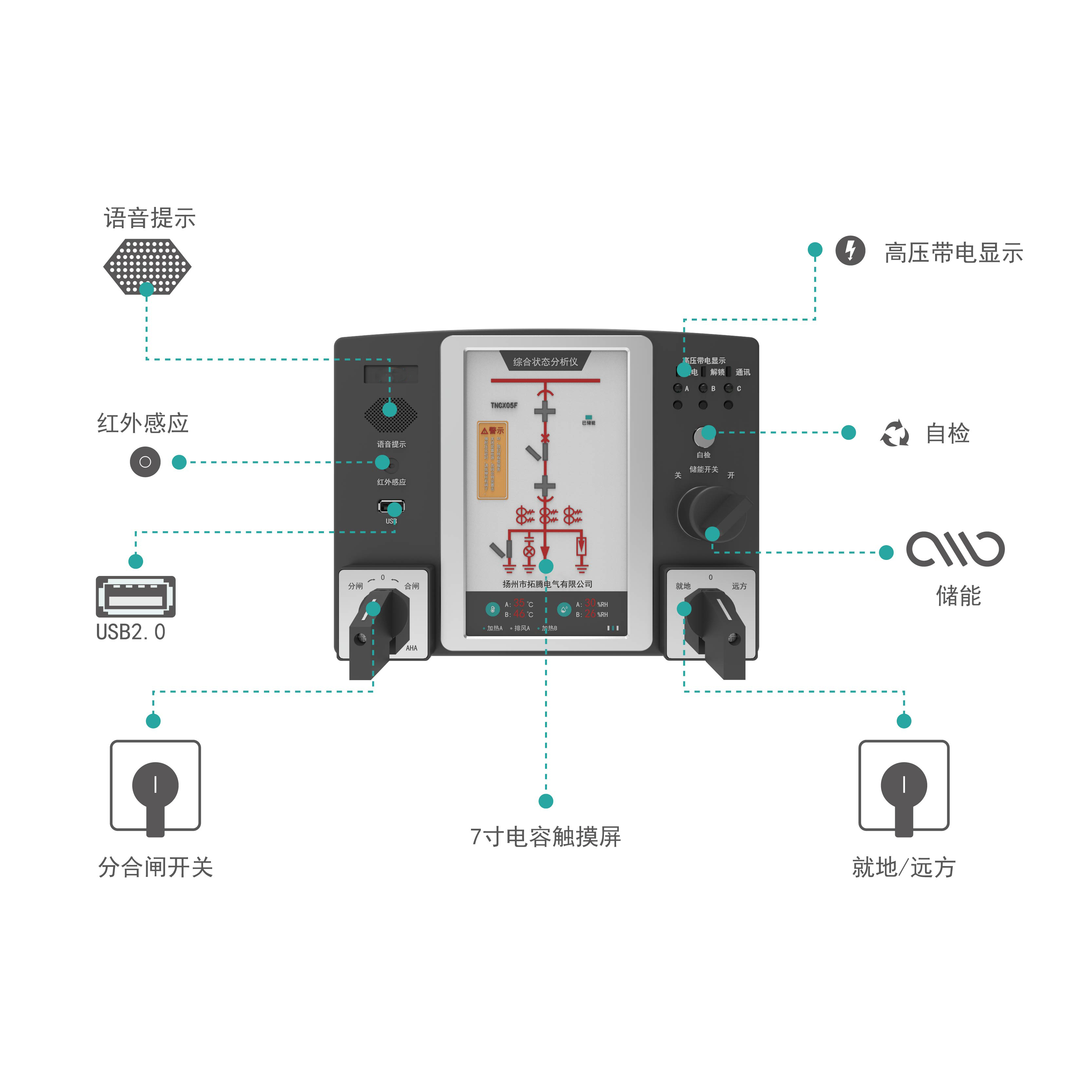

◆ 圖文介紹
◆ 產品介紹

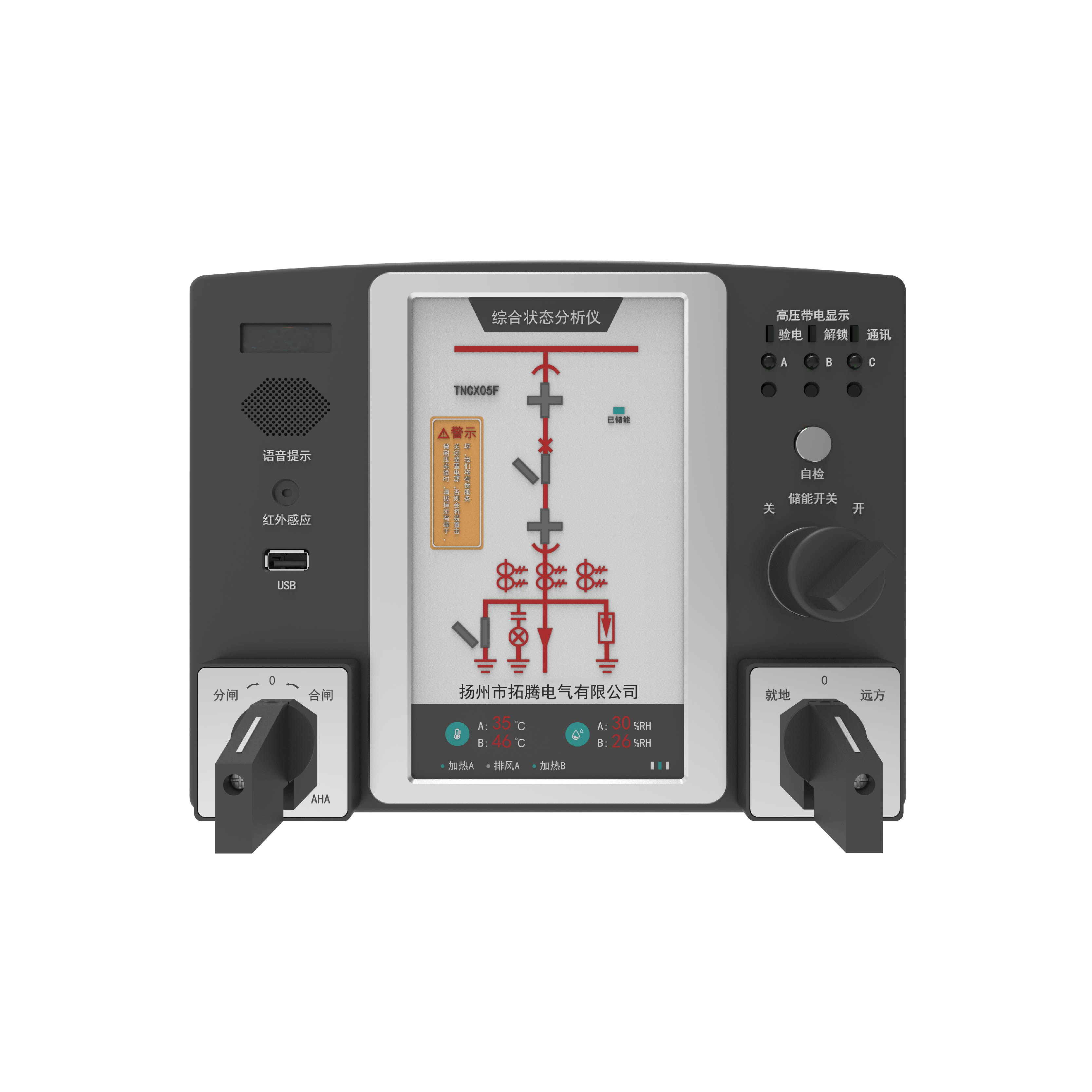

TNCX03F 動態模擬圖顯示、高壓帶電顯示帶電閉鎖、帶電自檢、語音防誤、人體紅外感應、分合閘次數記錄、轉換開關、2路溫濕度控製、7寸觸摸屏、1路USB接口、1路網口、可選配2路485
注：① 最多選配2路攝像頭 ② 可選配紅外熱成像測溫傳感器 ③ 選配紅外雙視攝像頭
TNCX04F 動態模擬圖顯示、高壓帶電顯示帶電閉鎖、帶電自檢、語音防誤、人體紅外感應、分合閘次數記錄、轉換開關、2路溫濕度控製、7寸觸摸屏、1路USB接口、1路網口、可選配2路485+三相多功能表功能
注：① 最多選配2路攝像頭 ② 可選配紅外熱成像測溫傳感器 ③ 選配紅外雙視攝像頭
TNCX05F動態模擬圖顯示、高壓帶電顯示帶電閉鎖、帶電自檢、語音防誤、人體紅外感應、分合閘次數記錄、轉換開關、2路溫濕度控製、7寸觸摸屏、1路USB接口、1路網口、可選配2路485+無線測溫功能
注：① 最多選配2路攝像頭 ② 可選配紅外熱成像測溫傳感器和無線測溫傳感器 ③ 選配紅外雙視攝像頭
TNCX06F動態模擬圖顯示、高壓帶電顯示帶電閉鎖、帶電自檢、語音防誤、人體紅外感應、分合閘次數記錄、轉換開關、2路溫濕度控製、7寸觸摸屏、1路USB接口、1路網口、可選配2路485+無線測溫功能+三相多功能表功能
注：① 最多選配2路攝像頭 ② 可選配紅外熱成像測溫傳感器和無線測溫傳感器 ③ 選配紅外雙視攝像頭
