一、簡介

        電流互感器(簡稱CT)在運行中如果二次繞組開路，或次組流過異常過電流(如雷電流、諧振過電流、電容充電電流、電感啟動電流等)，將會在二次側產生數千伏甚至上萬伏電壓.這不僅給二次係統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行，人員的生命安全.根據電力係統的實際需求，我公司在第一代保護器的基礎上，我公司又開發了具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作後具有手動和自動複位功能以及多元組合的各種不同功能的保護器，該產品采用自動控製技術和高可靠性元件使用壽命長.能可靠動作10次以上.動作速度快，過載能力強靜態泄露電流小，可滿足各種CT保護的需求

 二、用  途

         電流互感器二次過電壓保護器主要用於各種CT二次側的異常過電壓保護。保護器固接於CT二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，二次繞組產生的過電壓使保護器迅速動作將CT二次側短路，麵板上自動顯示故障部位，並有無源接點信號輸出。故障排除後，按手動複位按鈕，電路恢複原狀態後又可重新投入正常運行。

三、技術指標

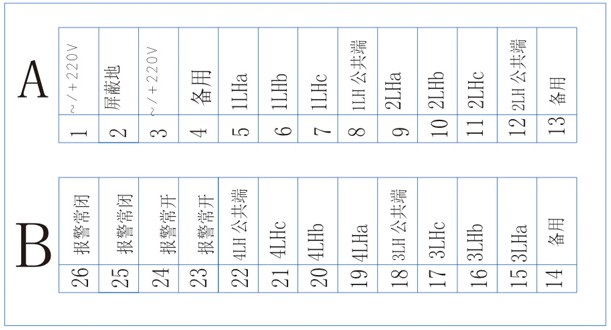

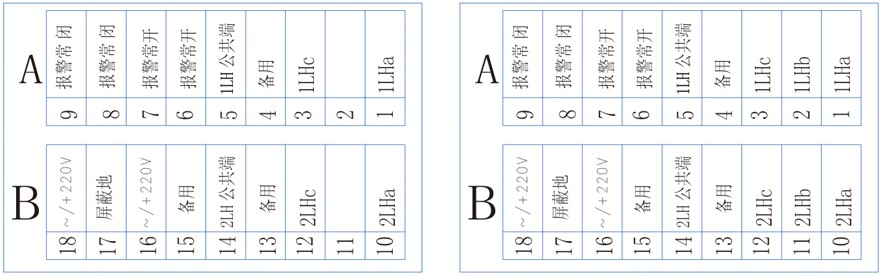

端子定義見下圖(CTB-4)外形尺寸:端子定義見下圖(CTB-6)外形尺寸:85*90*40mm (長* 寬*深)導軌式安裝115*90*40mm (長*寬*深)導軌式安裝

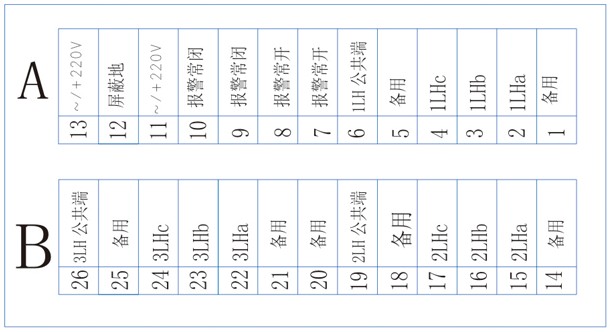

端子定義見下圖(CTB-9)外形尺寸: 145*90* 40mm (長*寬*深)導軌式安裝

端子定義見下圖(CTB-12)外形尺寸: 155*90*40mm (長*寬*深)導軌式安裝
