產品概述INTRODUCTION
● 常開常閉一體化設計
● 溫度獨立控製
● 靈敏度高
● 易操作
● 導軌安裝
加熱散熱兩用型溫控器
常閉用於調控加熱器
常開用於調控風機或開關信號裝置
技術參數 TECHNICAL DATA
型 號
設定範圍（NC）常閉
0～+60°C
+32～+140°F
-10～+50°C
+14～122°F
NO
0～+60°C
NO
+32 ～ +140°F
設定範圍（NO）常開
0～+60°C
+32～+140°F
+20°C～+80°C
+68～176°F
0～+60°C
+32 ～+140°F
開關溫差
7K(±4K)
傳感元件
恒溫雙金屬片
觸點類型
快速動作接點突跳式觸頭
觸點電阻
< 10mΩ
使用壽命
> 100 000 周期
開關大容量
250VAC, 10 (2) A
120VAC,15(2)A
DC 30W
EMC
符合 EN 55014-1-2, EN 61000-3-22, EN 61000-3-3
接線方式
4極接線端子2.5mm2導線
安裝方式
35mm DIN導軌
外殼材料
塑料UL94標準V-0防火等級
外觀尺寸
67x50x46 mm
重 量
90g
安裝方式
任意
操作/儲存溫度
-20 to +80°C (-4 to +176°F)
防護等級
IP20

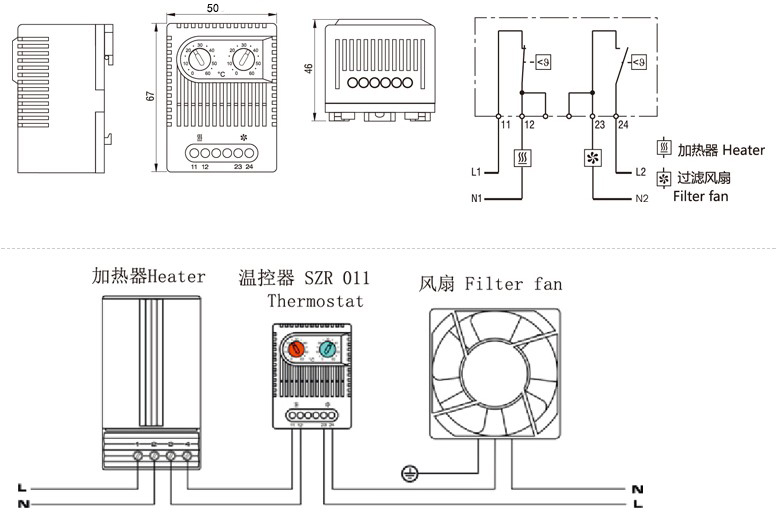

TECHNICAL DRAWING
