Mechanical Temperature Controller
寬範圍 纖細精巧外形
溫度調節器MTC01/10
● 高容量，寬範圍，長壽命機械溫度調節器；
● 纖細精巧的外形，35mm DIN導軌安裝；
● 兩線控製，安裝配線簡捷容易；

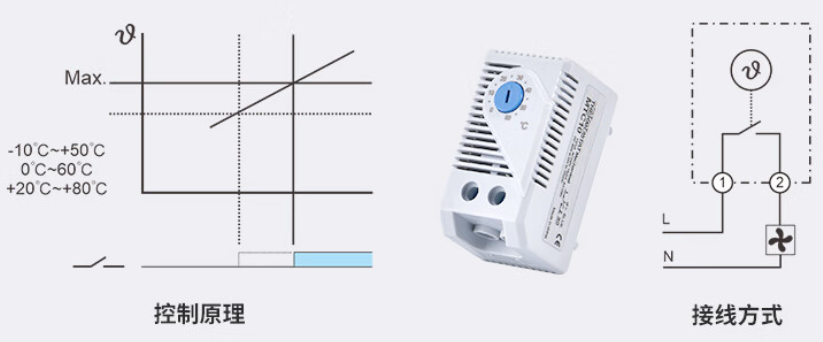

MTC 01 瞬動常閉觸點（SPST-NC 設定旋鈕紅色表示）適用於加熱、除濕控製。
MTC 10 瞬動常開觸點（SPST-NO設定旋鈕藍色表示）使用於冷卻設備，警示燈，警報信號。
技術參數 TECHNICAL DATA
型 號
常閉(NC)
MTC01-60
MTC01-50
MTC01-80
常開(NO)
MTC10-60
MTC10-50
MTC10-80
溫度設定範圍
0℃～+60℃
-10℃～+50℃
+20℃～+80℃
轉換溫差
7K(±4K)
溫度傳感器
雙金屬片
觸點形式
瞬動型SPST -NC（常閉）和SPST-NO(常開）
負載容量
10（2）A 250VAC;15（2）A 120VAC; 30W DC24～72V
接觸電阻
≤50mΩ
電氣壽命
10萬次以上
接線端子
2P 歐式螺絲端子 適用硬質單股導線2.5mn2,多股軟線1.5mm2(使用束線端頭）
安裝方式
35mm DIN 導軌 EN60715
殼體材質
工程塑料ABS 灰色，符合UL94-V0阻燃等級
外形尺寸
L60×W33×H43mm
安裝位置
任意
環境溫度
應用-45℃～+80℃（無凝露，無結冰）
環境濕度
≤90%RH（無凝露，無結冰）
防護等級
IP 20
重 量
約40g

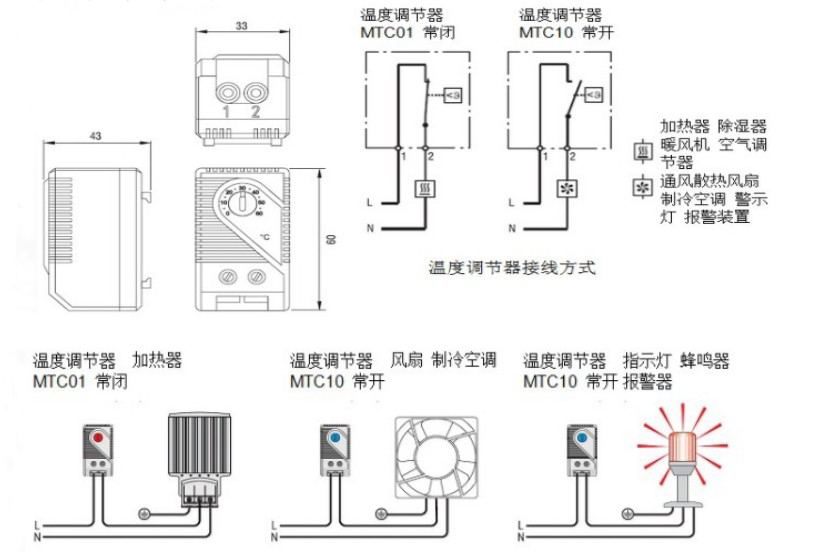

TECHNICAL DRAWING
外形尺寸 單位：mm±0.5
