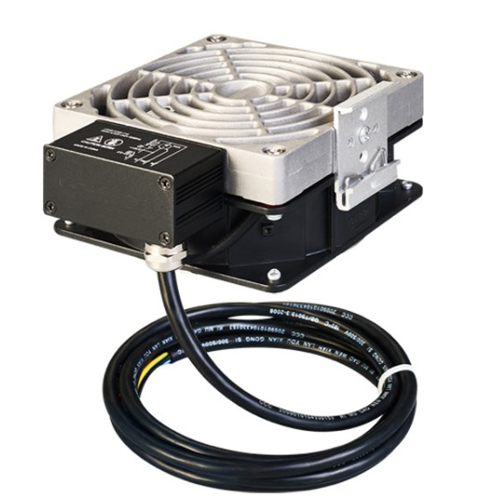

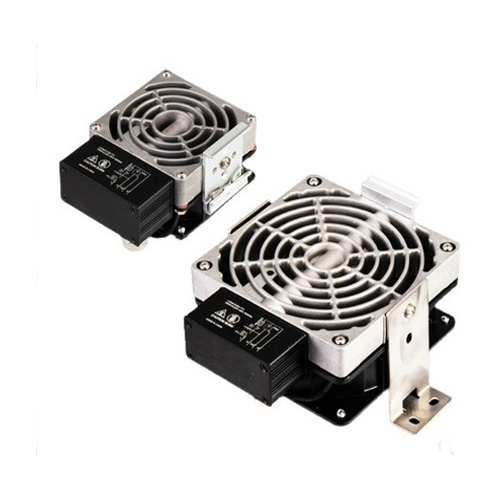

工業機櫃加熱器 PROTECTION T = with thermal protection HP = High Performance
◆ 機櫃防凍，恒溫，除凝露;
◆ 內置恒溫控製係統5-15℃ (+3℃) ;內置304不鏽鋼加熱管;
◆ 過溫保護，大於100～120℃，自動保護;雙滾珠軸承風扇，壽命長，噪聲低;
◆ 安裝靈活，可使用DIN導軌，或T型支架
產品型號
TE-CSH8
D -
F2
100
- T15
未標注：基本型
有風扇
無風扇
發熱體功率
未標注：基本型
D:並聯高功率型
F1:115VAC 50/60Hz
1:100～120VAC
050:50W 100:100W
T15:5～15℃
F2:220～240VAC 50/60Hz
2:200～240VAC
150:150W 200:200W
T25:15～25℃
F3:380～400VAC 50/60Hz
300:300W 400:400W
600:600W 800:800W
產品選型
型 號
CSH8-F2150-T15
CSH8-F2300-T15
CSH8-F2150-T25
CSH8-F2300-T25
功 率
150W
300W
150W
300W
外形尺寸
116×90×55mm
154×125×66mm
116×90×55mm
154×125×66mm
額定電壓
220V～240VAC 50Hz/60Hz
發熱元件
304不鏽鋼電熱管
發熱體材質
鑄鋁（噴砂處理）
過熱保護
防止風扇堵轉過熱保護開關，自動複位，100～120℃
風 扇
80mm×80mm×25mm
120mm×120mm×38mm
80mm×80mm×25mm
120mm×120mm×38mm
電 纜
耐高溫矽膠電纜4芯2米
安裝方式
35mm DIN 導軌安裝、T型支架安裝
介質耐壓
1500VAC 50Hz/60Hz 時間1分鍾
絕緣電阻
100MΩ@500VDC
環境濕度
≤90%RH
環境溫度
-45℃～+70℃（儲藏-45℃～+120℃）無凝露，無結冰
注意事項：
1、該加熱器須給予強空氣對流的狀態下使用，不帶風扇型需用戶自行安裝；
2、注意表麵高度，禁止觸摸，防止燙傷!
3、注意有效接地，防止漏電!
4、加熱器應垂直安裝，熱風向上，禁止覆蓋!

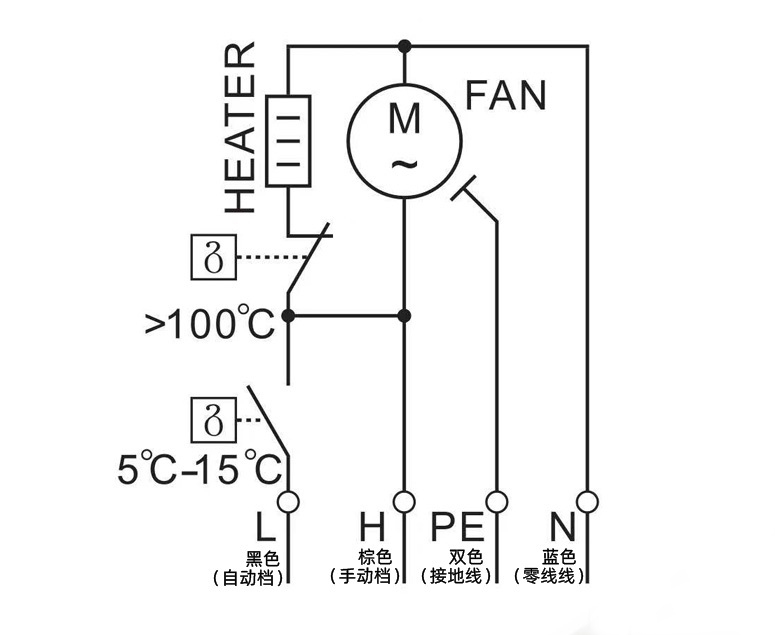

產品接線圖
265420
